Quali sono i principali componenti di un motore elettrico?
Il motore elettrico è formato da molti componenti, ognuno di essi svolge un compito diverso e sono tutti indispensabili per il corretto funzionamento del motore.

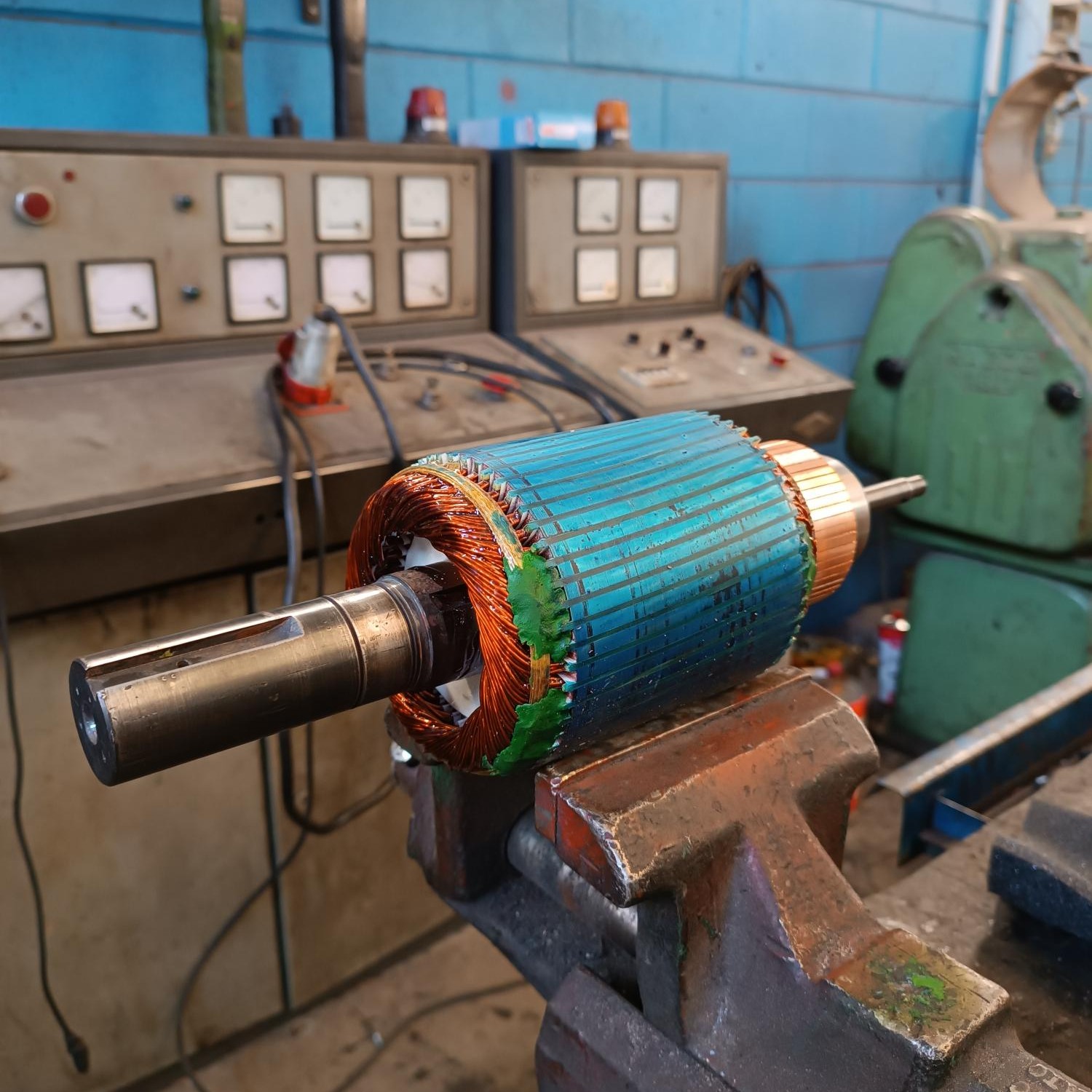

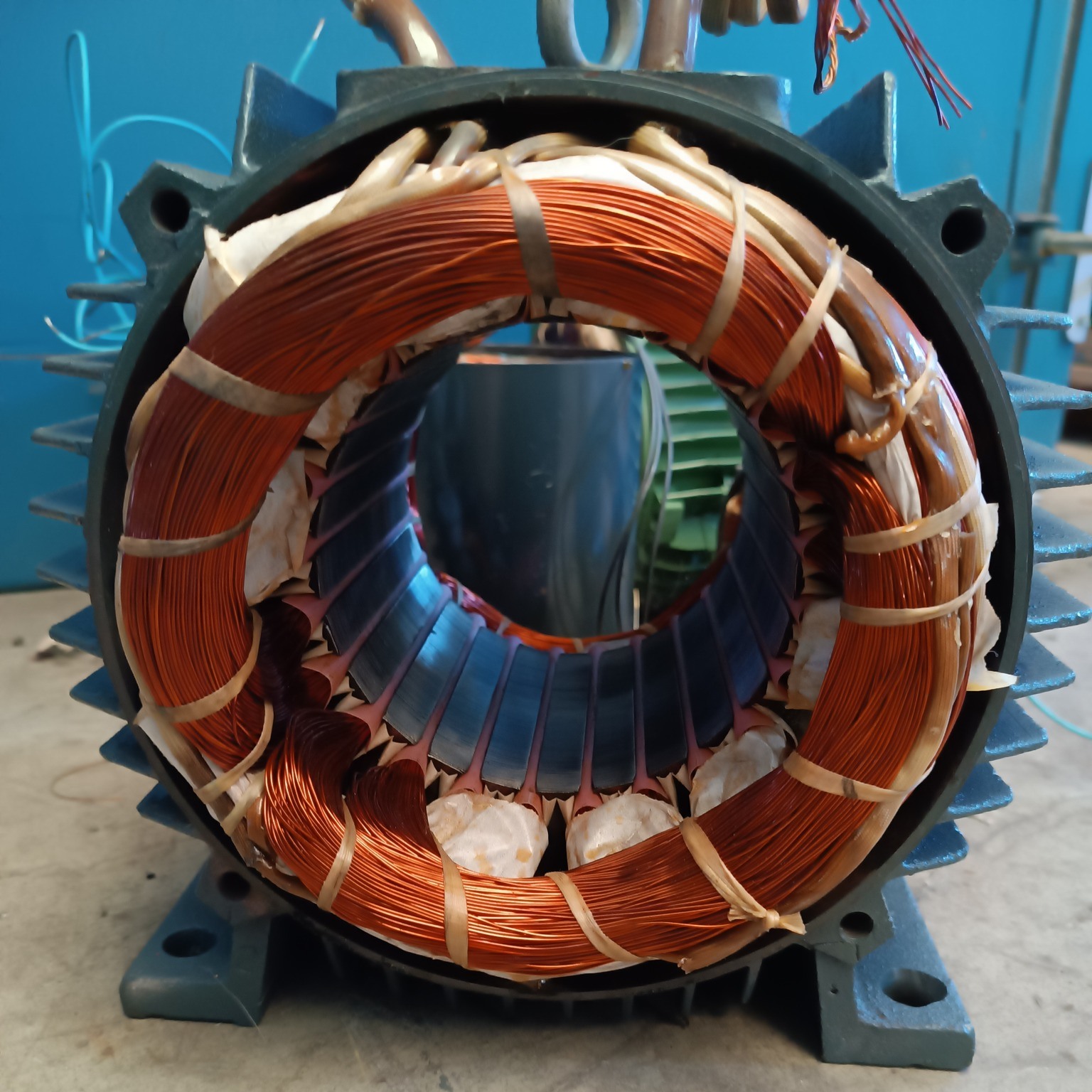

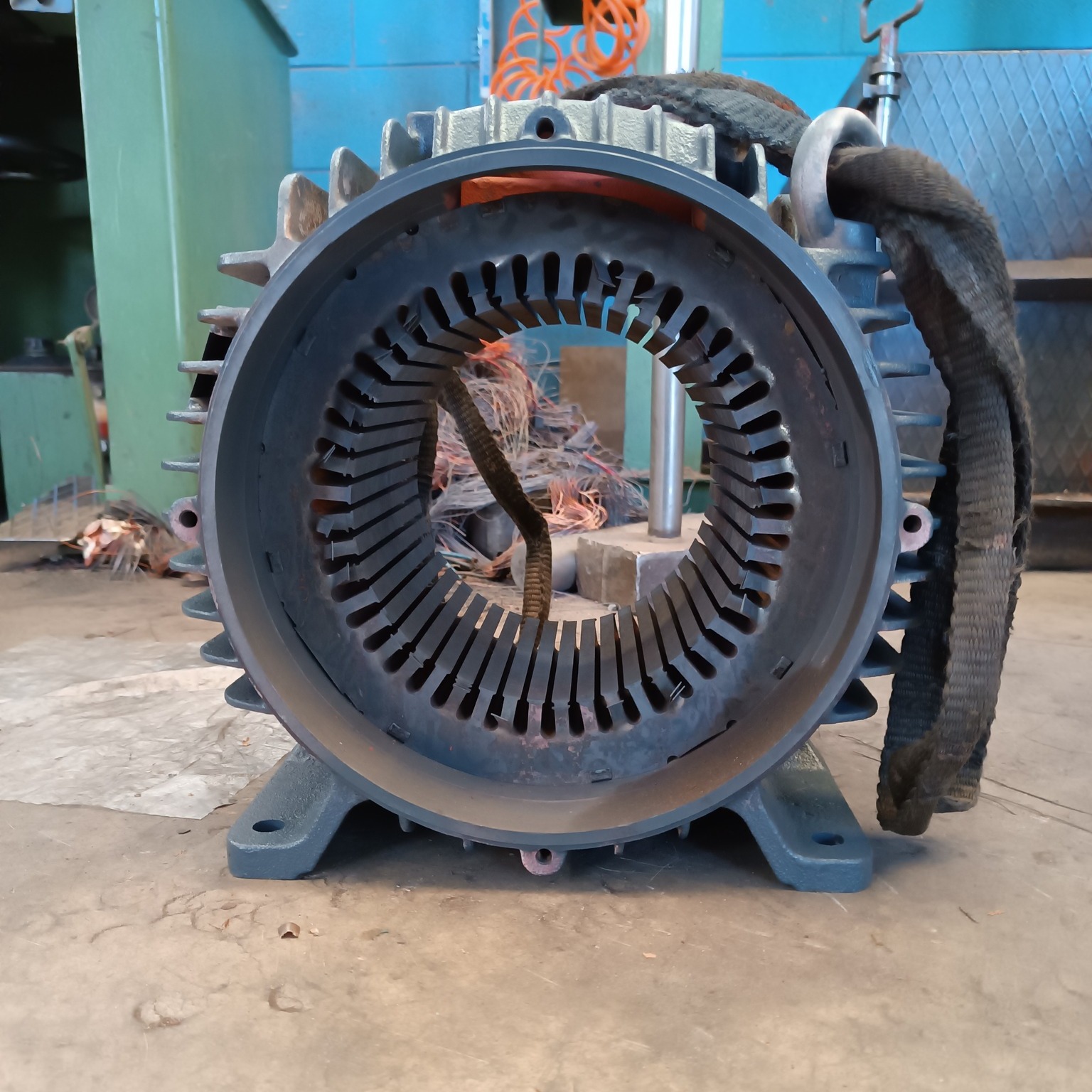

I due componenti principali sono lo statore e il rotore. Lo statore è la parte fissa del motore elettrico e al suo interno è possibile trovare gli avvolgimenti statorici mentre il rotore è la parte del motore elettrico che ruota. All’interno c’è un foro che consente il passaggio dell’albero di rotazione e scanalature esterne dove si trova l’avvolgimento rotorico.
Tra lo statore e il rotore possiamo trovare uno spessore d’aria chiamato traferro che consente al rotore di girare senza toccare lo statore e ha uno spessore di qualche decimo di millimetro.
All’esterno per proteggere il motore elettrico troviamo la carcassa che tramite le alette smaltisce il calore prodotto.
Nel motore elettrico sono presenti anche altri componenti come:
i cuscinetti che servono per ridurre l’attrito tra due parti in movimento, sorreggono il motore e sopportano i diversi carichi. Si possono suddividere in due categorie:
- cuscinetti radenti o di strisciamento, in quanto le parti strisciano direttamente sul cuscinetto.
- cuscinetti volventi o a rotolamento che a loro volta si suddividono in cuscinetti a sfere e a rulli. I primi possono lavorare ad alte velocità ma sopportano solo carichi fino ad un certo limite mentre i secondi sopportano carichi elevati ma solo fino ad una certa velocità.
La morsettiera, invece, è fissata sullo statore e grazie ad essa è possibile collegare i capi degli avvolgimenti statorici per l’allacciamento alla rete di alimentazione mentre attraverso la flangia è possibile collegare il motore alla macchina e si possono trovare 3 tipi di flangia (B3, B5 e B12). Infine la ventola serve per il raffreddamento mentre il gaco è un anello di tenuta e ha l’importante compito di non far entrare nel motore elettrico agenti esterni come oli o polveri.
